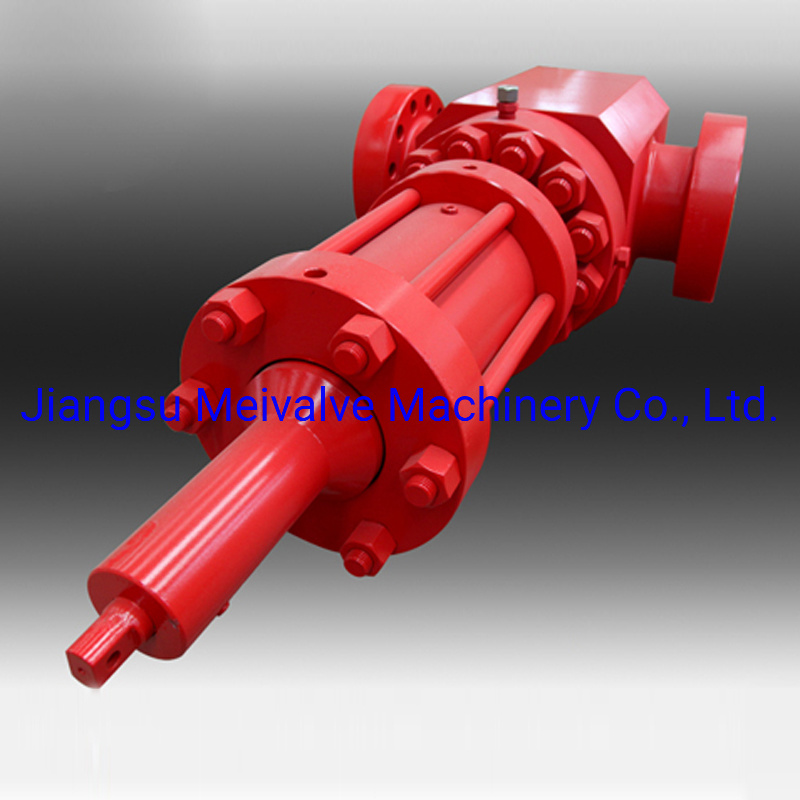

1. Diseñado, fabricado y probado de acuerdo con API spec. 6A.

2. De doble acción de garantía de actuadores lineales abrir las válvulas rápidamente en 30 segundos.

3. Forjado integralmente el cuerpo de válvula, la superficie de sellado de la puerta se rocían con aleación de carburo a alta velocidad y los asientos son de aleación de carburo para mejorar la resistencia al desgaste, corrosión y resistencia de la vida de servicio

4. Puerta asiento, con el cuerpo, la junta del capot y el tallo backseat son de metal a metal sealing

5. La válvula de compuerta está equipado con un saldo menor vástago para trabajar con un actuador hidráulico de doble efecto positivo para proporcionar control fiable a través de toda la carrera de la válvula. Si un fracaso de la energía hidráulica se producen, esta válvula permanecerá en la posición.

6. Del actuador de doble acción que requiere la potencia hidráulica para abrir y cerrar, proporcionando control positivo durante las operaciones

7. El tallo de equilibrio que permite que la compuerta para permanecer en posición a menos que la energía hidráulica se suministra al actuador a positivamente abrir o cerrar la válvula


8. Dos, la presión de resorte-energizado, nonelastomeric juntas de labios entre cada asiento y el cuerpo, que ayuden a baja presión de sellado y la protección contra intrusiones de partículas contaminantes en la cavidad del cuerpo y áreas de la junta

9. La junta de vástago de diseño que cubre una amplia gama de presiones, temperaturas, y líquidos encontrados en la boca de pozo y el servicio de colector de metal a metal junta del capot

Manual de 10. El tornillo de bloqueo que mantiene la válvula de compuerta () en la posición cerrada, sin la presión de funcionamiento en el actuador

11. El uso de cabeza hueca scre ws para amarrar el cabezal del actuador bridas, la reducción de la zona expuesta a ambientes corrosivos


1. Medio: Acompañado de petróleo y gas Gas ácido o / y arena.

2. El actuador hidráulico: 3.000 psi de presión de trabajo y la conexión de NPT de 1/2"

3. La presión de trabajo nominal: 5.000psi ~ 20.000 psi

4. Tamaño del orificio: Todos los populares

5. Temperatura: K ~ U

6. Las clases de Material: EE ~ HH

7. Conexiones finales: La brida

8. Especificación del producto: PSL1 ~ PSL3

9. Requisitos de rendimiento: PR1, PR2
